Programowalna w codesys bramka BL20 steruje systemem do przetwarzania obrazu

Systemy przetwarzania obrazu PALC firmy ISW wykorzystują programowalny w Codesys gateway BL20 firmy Turck do sprawdzania kodów DataMatrix i zwykłego tekstu

Zaawansowane systemy przetwarzania obrazu produkowane przez niemiecką firmę Industrielle Sensorsysteme Wichmann GmbH (ISW) znajdują zastosowanie we wszystkich sektorach przemysłu. W maszynach z serii PALC programowalna w Codesys bramka BL20 firmy Turck przetwarza sygnały z różnych czujników i urządzeń, pracując jako PLC i koordynując funkcje podsystemów. Proste programowanie i optymalne wymiary dla tego zastosowania były jednymi z kluczowych czynników przy wyborze systemu BL20.

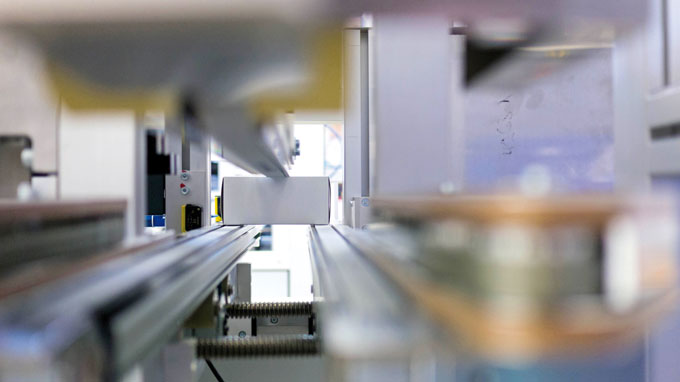

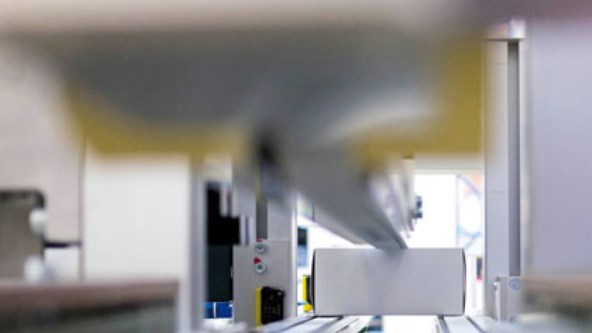

Kartony przesuwają się na przenośniku taśmowym obok kamery, która kontroluje jakość druku

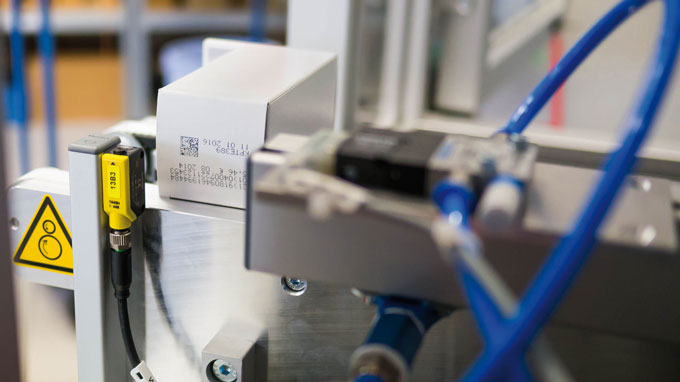

Ten czujnik fotoelektryczny w obszarze odrzutów jednostki PALC ...

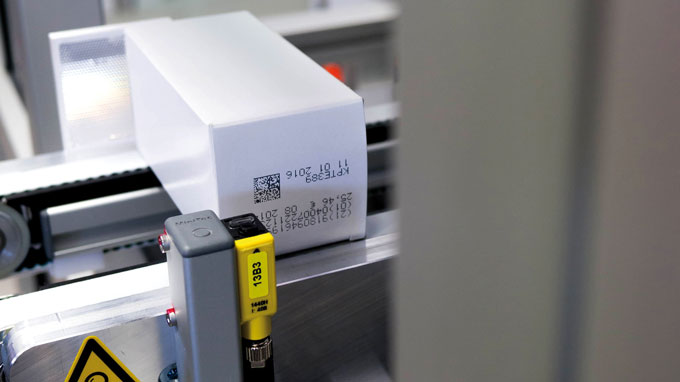

... służy do weryfikacji odrzucenia

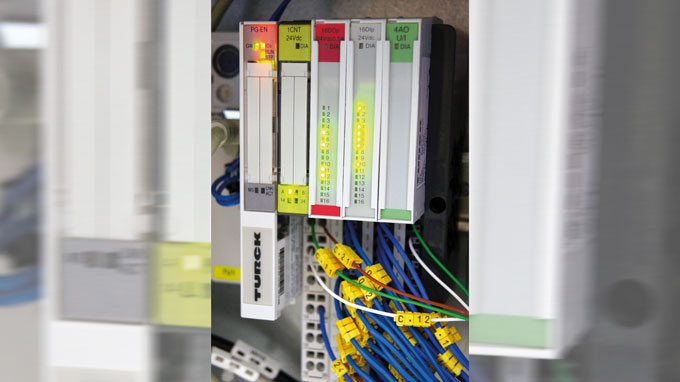

Firma ISW zaprogramowała sterowanie całym PALC na bramce BL20 za pomocą Codesys

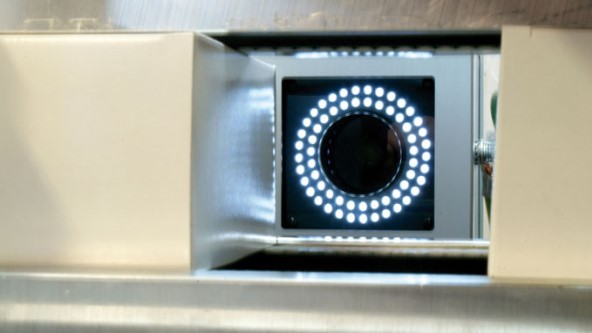

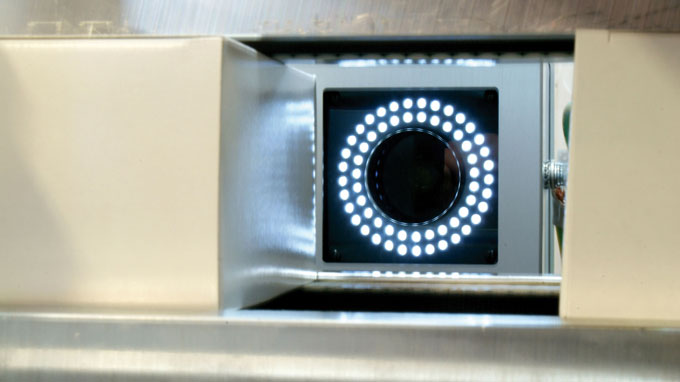

Kamera sprawdza jakość druku

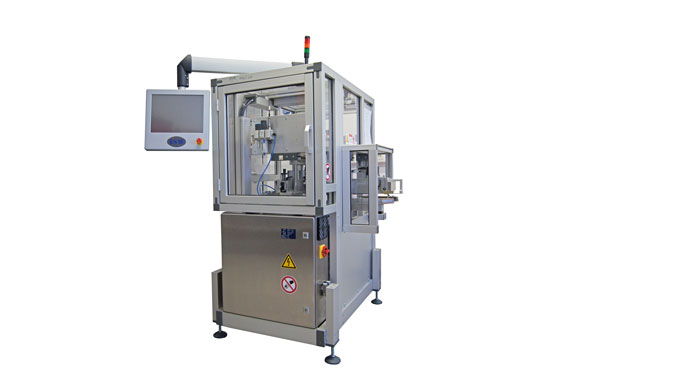

Urządzenie PALC firmy Industrielle Sensorsysteme Wichmann GmbH (ISW)
„PLC to rdzeń systemu” Tobias Wichmann, ISW GmbH

Urządzenie PALC (Package Aggregation Line Controller) jest najczęściej stosowane w sektorze farmaceutycznym. W standardowym zastosowaniu maszyna znakuje złożone pudełko unikalnym numerem seryjnym, danymi specyficznymi dla produktu oraz kodem DataMatrix. Następnie sprawdzana jest jakość druku. Jest to konieczne, aby zagwarantować czytelność u klienta końcowego (tj. w aptece).

Urządzenie PALC składa się z przenośnika taśmowego, który podaje złożone pudełka do kamery z systemem oświetlenia. Czujnik fotoelektryczny na wejściu inicjuje uruchomienie procesu drukowania i pomiaru. Jest to połączone z innym sygnałem z enkodera obrotowego na silniku, który we właściwym czasie uruchamia drukarkę i kamerę. Kamera sprawdza jakość druku na podstawie nauczonych parametrów. Jeśli wynik drukowania nie jest zgodny z wartościami docelowymi, dysza sprężonego powietrza wydmuchuje złożone pudełko z taśmy przenośnika do zsypu odrzutów. Dysza wydmuchująca wadliwe pudełka (NOK) z taśmy jest uruchamiana przez kolejny czujnik fotoelektryczny.

Łatwa obsługa

Oba czujniki fotoelektryczne zostały opracowane przez firmę Banner Engineering, partnera firmy Turck w zakresie rozwiązań optoelektronicznych. Prostota systemu to także jego siła: „Nie musieliśmy uczyć systemu ani robić nic podobnego. Czujnik fotoelektryczny jest wyposażony w odbłyśnik i pracuje w trybie refleksyjnym. Odcięcie tła lub przedniego planu jest tutaj niepotrzebne” – mówi Tobias Wichmann. Czujnik sprężonego powietrza firmy Turck (M12E-VP44X-H1141) zapewnia również łatwą obsługę. Znajduje się w jednostce serwisowej dyszy i potwierdza obecność sprężonego powietrza kiedy jest ono wymagane.

Bramka programowalna w Codesys jako PLC

„PLC jest sercem systemu”, mówi przedstawiciel firmy ISW. W tym przypadku to programowalna bramka BL20 firmy Turck obsługuje zadania sterowania. „Wszystkie sygnały są gromadzone i przetwarzane w sterowniku PLC: sygnały IPC, z czujników, sygnały wyzwalające, sygnały z inspekcji kamerą, monitorowania sprężonego powietrza i inne” — kontynuuje Wichmann. „Programowalna w Codesys bramka BL20 firmy Turck ma idealne wymiary do tego zastosowania. Oczywiście sterowniki PLC głównych producentów również mogłyby sprostać temu zadaniu, ale byłyby niepotrzebnie drogie i skomplikowane. Kolejną korzyścią był fakt, że mieliśmy już doświadczenie z Codesys w firmie i mogliśmy szybko zaprogramować nasze rozwiązanie dzięki BL20. Wybór odpowiedniego kontrolera dla PALC był zatem łatwy”. Komunikacja między komputerem przemysłowym a bramką jest realizowana za pośrednictwem połączenia Ethernet TCP/IP.
