DOBRZY SĄSIEDZI

Dzięki konstrukcji centrum dystrybucji COOP w Norwegii, Turck i Witron pokazują, że technologia UHF RFID może być z powodzeniem wykorzystywana również na krótkich odległościach

Nowe centrum dystrybucji spożywczej COOP w Norwegii, zaplanowane i zrealizowane przez specjalistów intralogistycznych firmy Witron, jest jednym z najnowocześniejszych centrów dystrybucyjnych w Skandynawii. Sama wielkość magazynu i złożoność wykorzystywanej w nim technologii identyfikacji, są wzorcem dla naśladowania w branży. Witron wdrożył system identyfikacji kodów kreskowych za pomocą technologii RFID-UHF firmy TURCK. Dzięki skoncentrowanej wiedzy „know-how” obu firm, można zapobiec niekorzystnemu zjawisku przenikania fal sygnałowych, które występuje, gdy kilka anten UHF jest w pobliżu. Korzyści dla klienta: COOP może korzystać z tagów UHF, które niedawno zostały w firmie wdrożone.

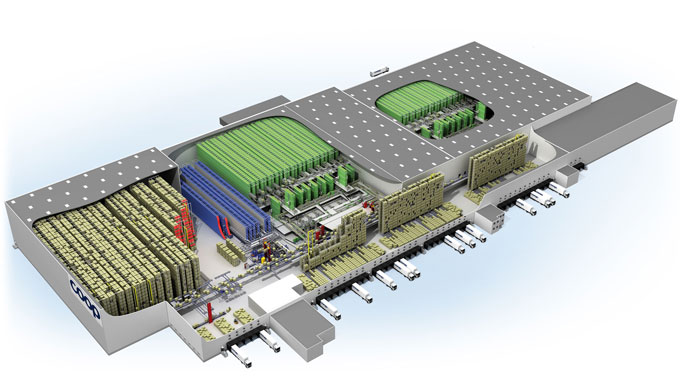

  • Wymiary jak i kompleksowość centrum dystrybucyjnego niedaleko Oslo stawia sporo wyzwań

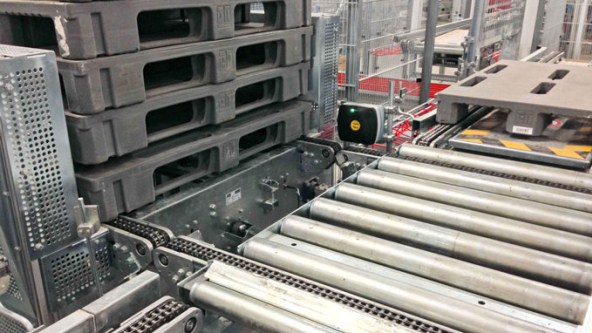

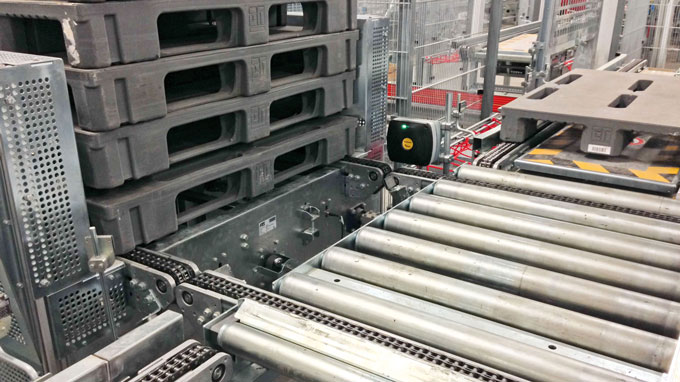

  • Palety z tworzyw sztucznych są wyposażone fabrycznie w tagi UHF

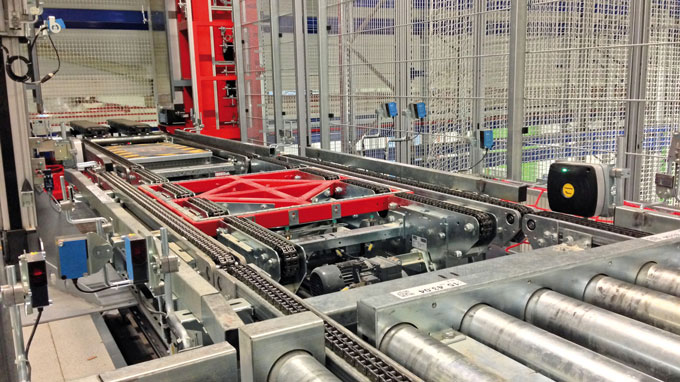

  • Głowice odczytu / zapisu UHF, (250szt.), są zainstalowane na przejściach w układzie przenoszenia palet

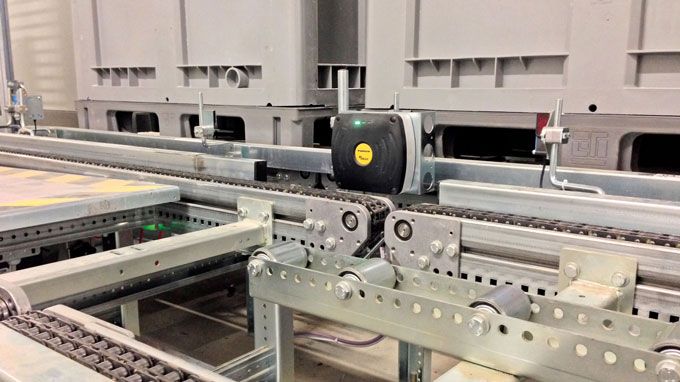

  • Dioda LED wskazuje stan głowicy odczytu / zapisu bezpośrednio na urządzeniu

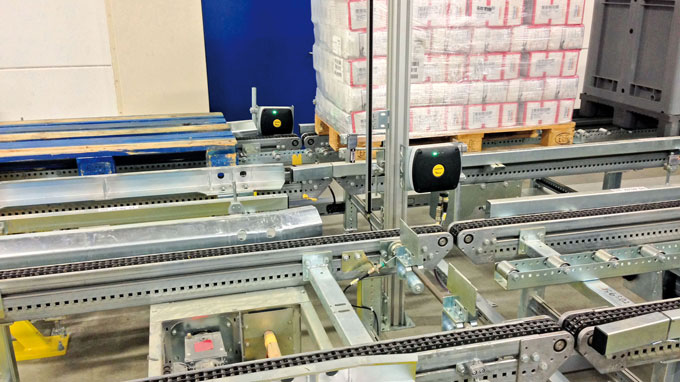

  • Obydwie głowice odczytu/zapisu odczytują palety tylko znajdujące się bezpośrednio przed nimi

Proces dystrybucji
Nowe centrum dystrybutora spożywczego Coop Norge AS Händla niedaleko Oslo, zajmuje powierzchnię równą siedmiu boiskom piłkarskim. Towary początkowo są transportowane do zatok towarowych "COOP-Logistikksenter" na paletach. Palety są tu rozładowywane i tymczasowo przechowywane w magazynie palet. Niepomieszane palety są następnie depaletyzowane w pełni lub półautomatycznie, a towary przenoszone do zasobników lub pojemników. Oprócz nich, w centrum dystrybucji Norwegowie korzystają też z dwóch różnych rodzajów palet: plastikowych wyposażonych w znaczniki UHF i drewnianych, które są dostarczane do centrum dystrybucyjnego, wyposażone zarówno w etykiety kodów kreskowych oraz nośniki UHF. Kod kreskowy jest wykorzystywany do identyfikowania elementu przenośnego jako drewnianej palety. Zasobniki i pojemniki są również rozpoznawane po kodzie kreskowym.

Połączona identyfikacja kodu kreskowego i RFID
Jeden wymóg COOP był poddany szczególnie dokładnym testom. Klient chciał użyć do identyfikacji tagu UHF już wcześniej zintegrowanego przez producenta w paletach z tworzyw sztucznych. Takie rozwiązanie pozwala zaoszczędzić na instalacji systemów etykietowania. W przeciwnym razie na wszystkich paletach musiały by zostać zamontowane kody kreskowe.

W fazie planowania specjaliści z Witron dokładnie zbadali możliwość wprowadzenia identyfikacji UHF. System wymagał zastosowania głowicy odczytu/zapisu UHF w każdym obszarze towarów przychodzących, jak również w każdym punkcie krzyżowym systemu przenoszenia palet – razem 250 punktów.

Wymagany interfejs RS485 oraz sterowalna antena.
Poza zastosowaniem interfejsu RS485, kolejne wymaganie wyeliminowało zastosowanie dużej ilości głowic odczytu/zapisu UHF we wdrażanej aplikacji: "Sterowalność anteny była dla nas bardzo ważnym kryterium wyboru, ponieważ mieliśmy wdrożyć wiele systemów bliskiej komunikacji w fabryce. Oprócz kilku innych dostawców, funkcja ta była oferowana głównie przez Turck, "wyjaśnił Christian Fuhrmann, który jest odpowiedzialny za rozwój technologii sterowania.

Filtr RSSI zapobiegający przenikaniu sygnałów.
Podczas testów Witron zauważył, że zjawisko przenikania występuje wówczas, gdy antena zasila tag, który nie powinien być w całości odczytany. Ten tag może być również wzbudzony przez głowicę odczytu/zapisu w bliskiej odległości, a tym samym osiąga zakres, który przekracza jego rzeczywisty maksymalny zasięg. Oznacza to, że głowice odczytu/zapisu odbierają dane z bardzo odległych tagów, których moc wyjściowa anteny nie powinna być na tyle duża, by były one widoczne." W tej aplikacji udało się temu zapobiec poprzez ustawienie różnych parametrów głowicy odczytu/zapisu. Można w tym przypadku zastosować filtry RSSI lub ograniczyć liczbę operacji odczytu, którą głowica odczytu/zapisu wykonuje" – wyjaśnia Fuhrmann. Wartość RSSI wskazuje siłę sygnału. Jest on stosowana do oceny odległości od celu. Poprzez ustawienie filtrów, obiekty w danej odległości mogą być wyłączone z operacji odczytu.
